Комплексы монтажа теплоизоляции внешней поверхности корпуса реактора

Для выполнения термообработки сварных швов корпуса реактора ВВЭР-1000 необходимо было выполнить тепловую изоляцию его внешней поверхности. Из-за повышенного радиационного фона в месте установки теплоизоляции требовалось минимизировать время нахождения персонала. Для поставленной задачи были разработаны, изготовлены и испытаны два комплекса монтажа внешней теплоизоляции.

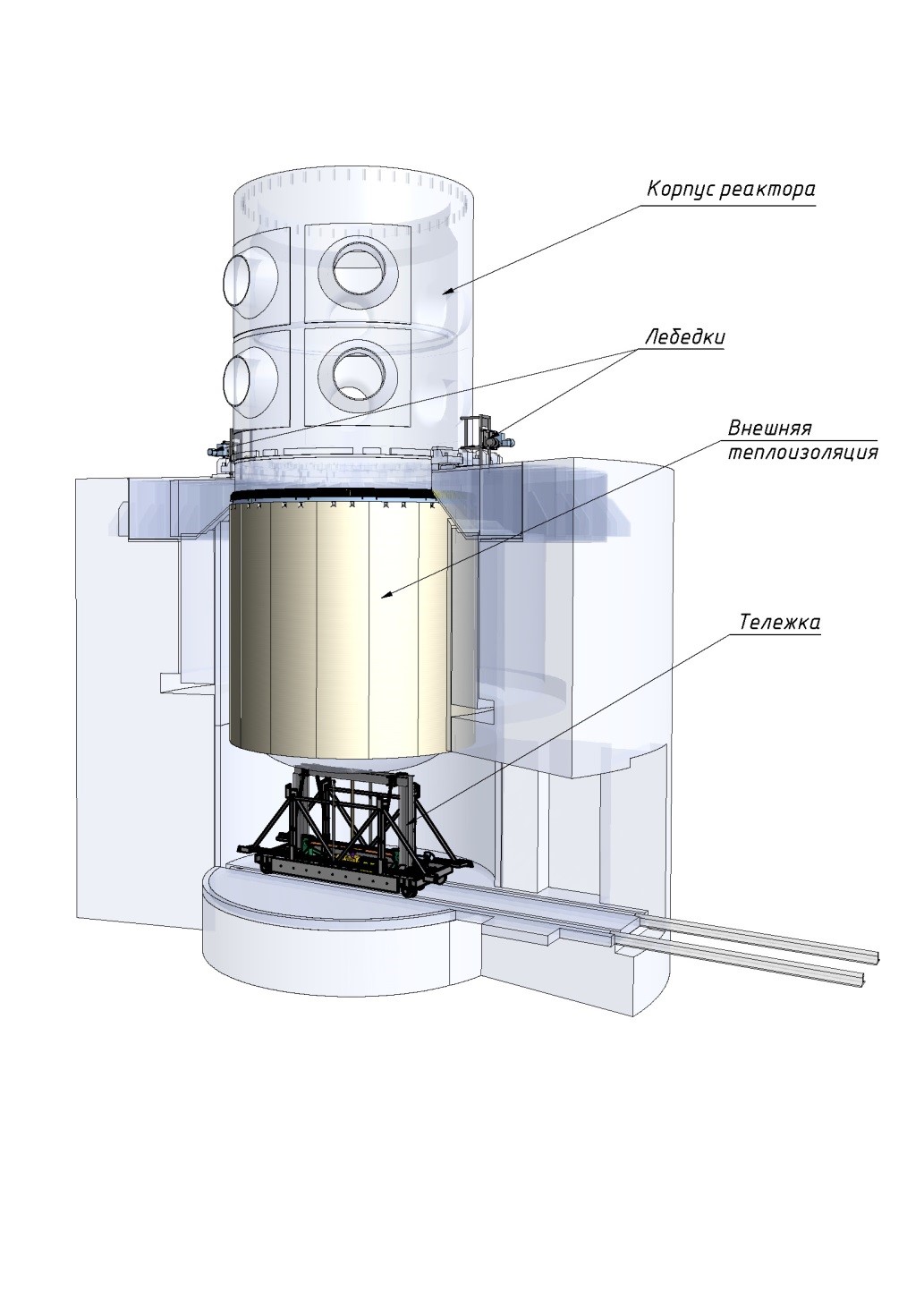

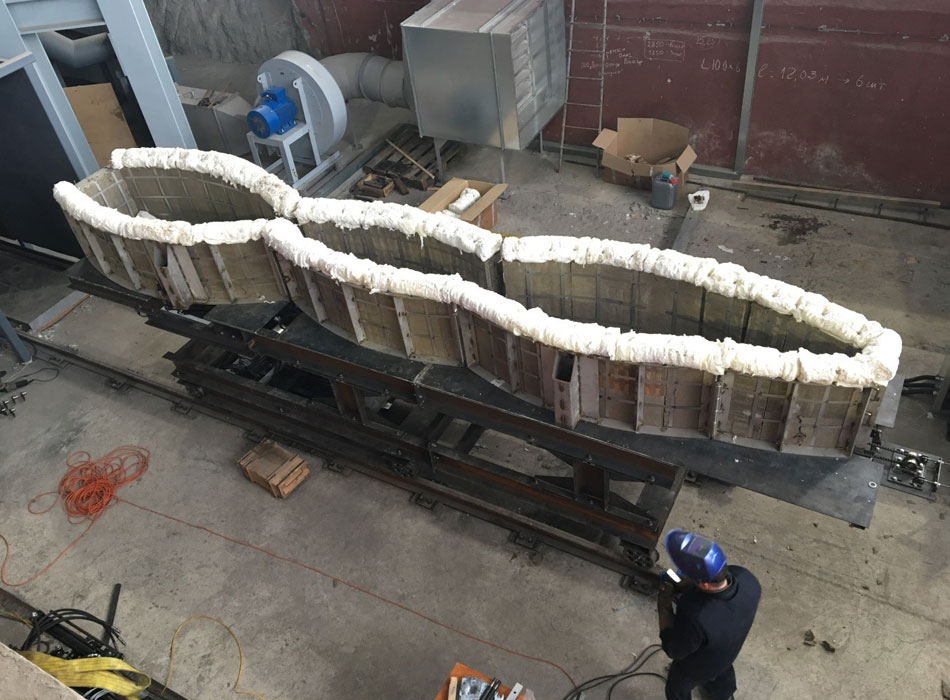

Первый комплекс требует большего участия персонала, имеет меньше автоматизированных узлов, но обладает высокой безотказностью и надежностью. Принцип его действия основан на поднятии теплоизоляционного занавеса, предварительно смонтированного на разложенном кольце, при помощи грузовых подъемников с тросами. Грузовые подъемники располагаются на опорных конструкциях шахты реактора выше места расположения теплоизоляции.

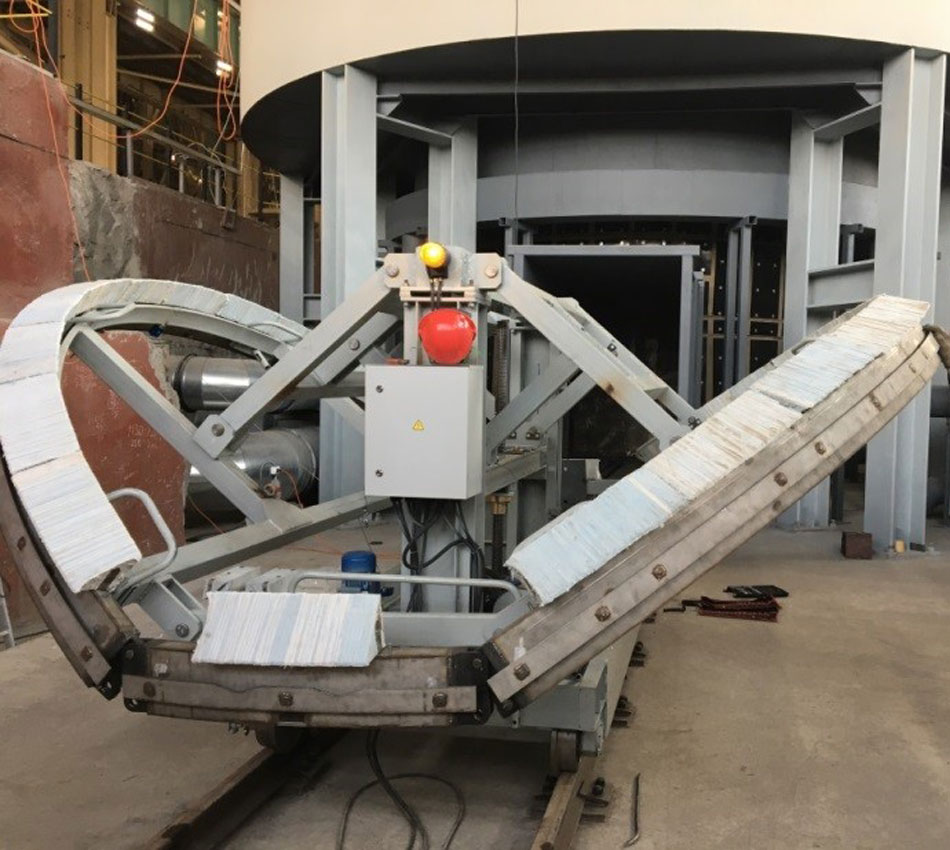

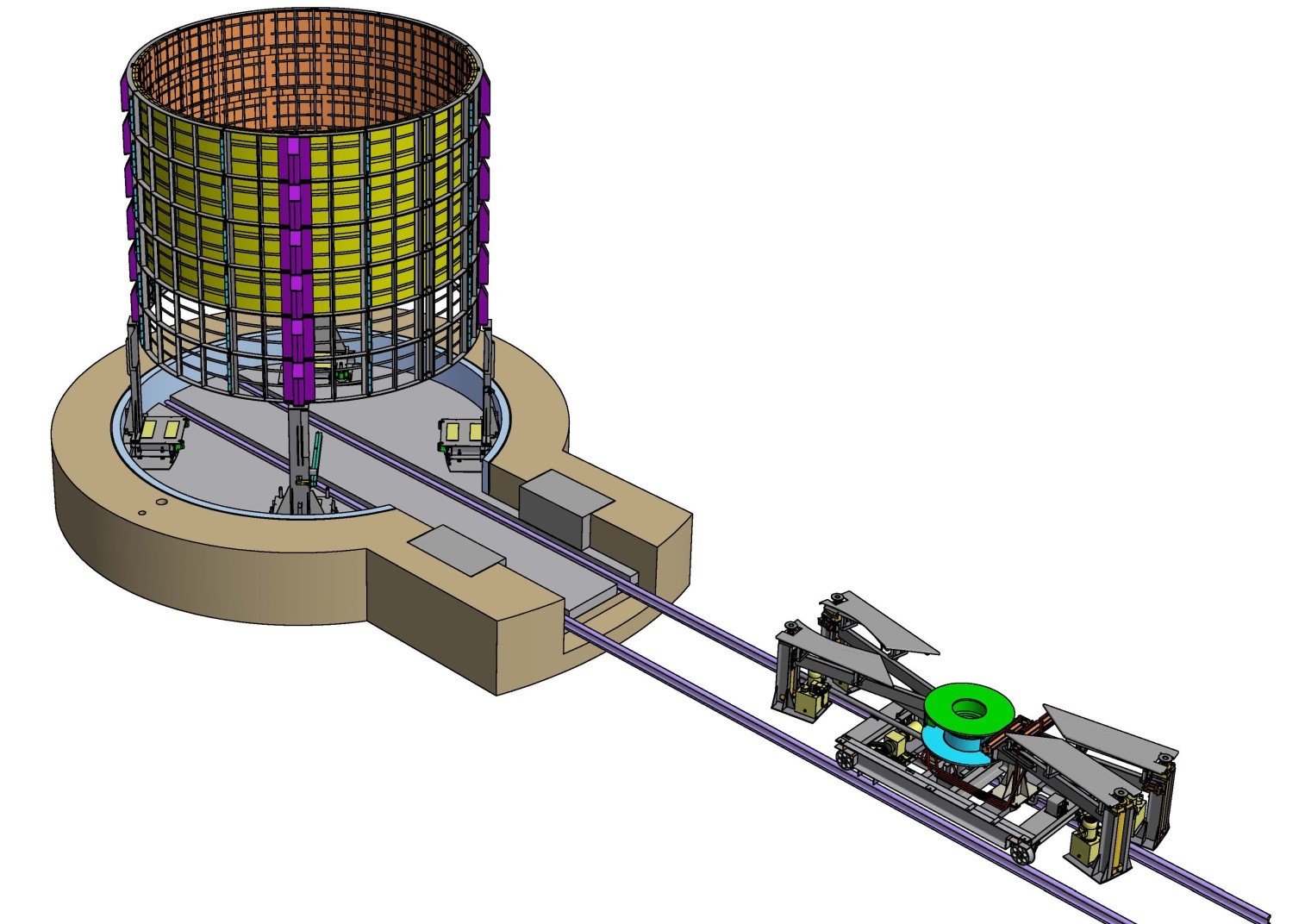

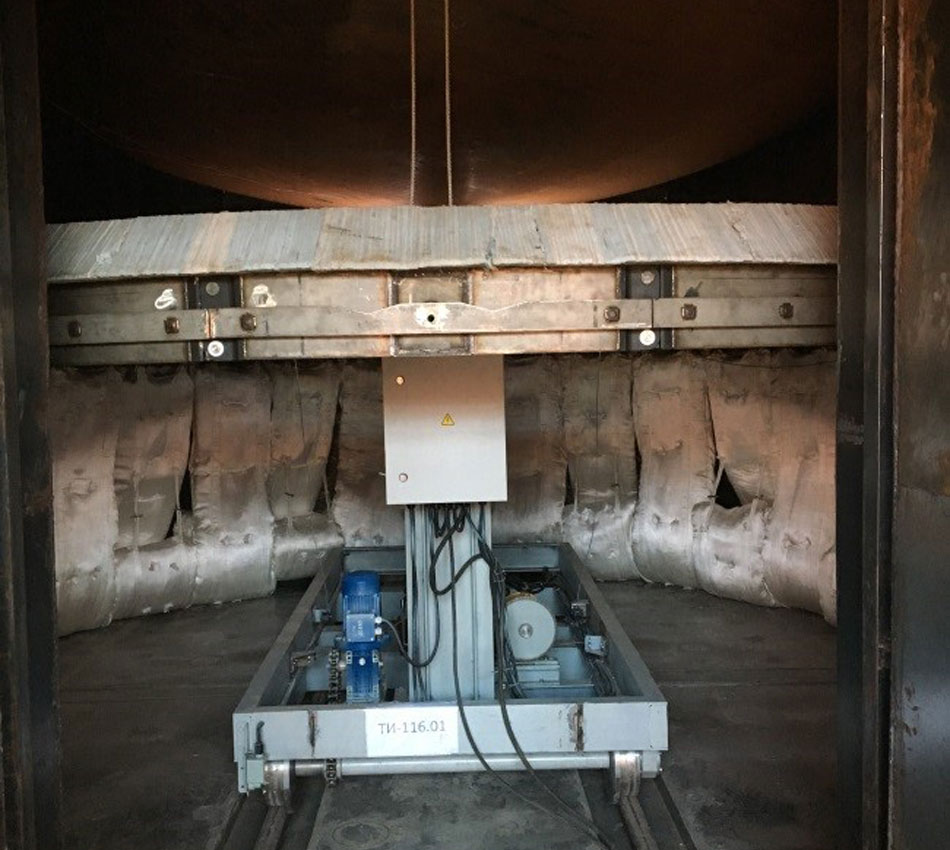

Второй комплекс имеет высокую степень автоматизации процесса монтажа и демонтажа внешней теплоизоляции корпуса реактора. При его использовании не предполагается нахождение персонала в помещениях с повышенным радиационным фоном. Принцип действия комплекса основан на подъеме предварительно собранных колец с теплоизоляцией при помощи гидравлических подъемников и расположение колец на опорных стойках. Автоматизированная тележка на разных этапах проведения монтажа теплоизоляции снабжается разными узлами, выполняющими определенные функции, такие как: установка опорных стоек, установка гидравлических подъемников, перемещение и сборка колец теплоизоляции.

После монтажа изоляции автоматизированная тележка, управляемая оператором, вместе с гидравлическими подъемниками перемещается в «чистое» помещение на период проведения термообработки корпуса реактора.

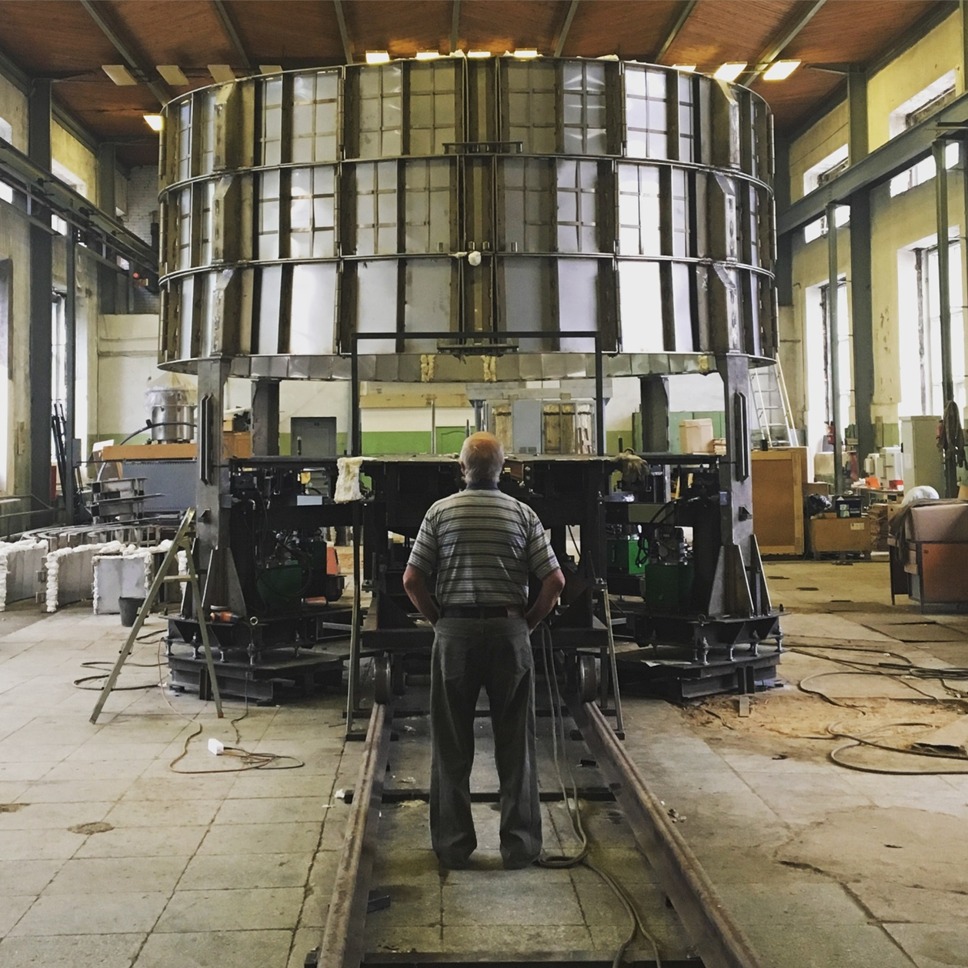

Оба комплекса монтажа внешней теплоизоляции корпуса реактора прошли испытания на полномасштабном экспериментальном стенде и в результате были использованы при выполнении термообработки корпуса на АЭС.
