Нагревательное устройство образцов для разрывной машины

По техническому заданию Заказчика было изготовлено нагревательное устройство с рабочей температурой 400°С для использования в составе установки испытаний образцов на разрыв.

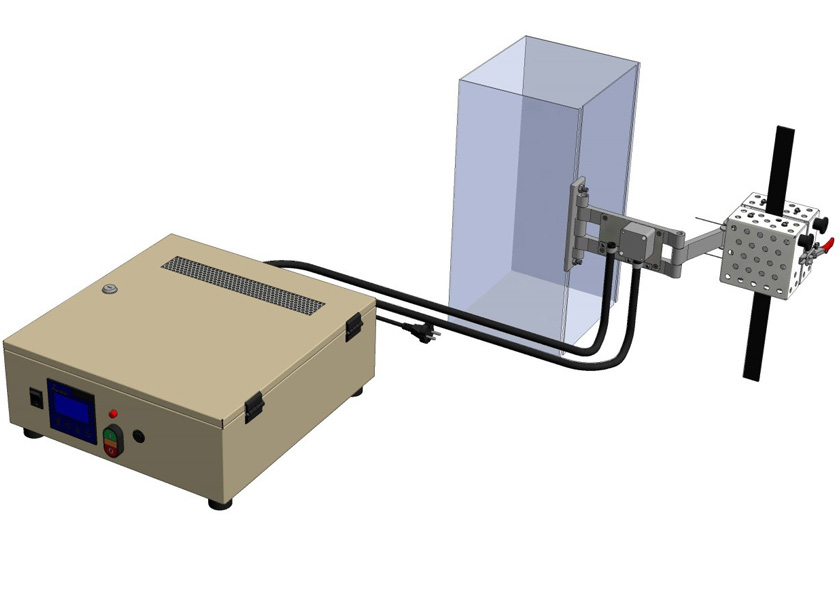

Особенностью нагревательного устройства является его весьма маленькие габариты: рабочее пространство 60х80х20 мм; внешние габариты нагревательной камеры  140х120х155 мм. Нагревательная камера состоит из двух разъемных по центральной плоскости половин. Нагреватели располагаются по бокам образца и выполнены в виде керамических термоблоков с изолированными нагревателями. Устройство имеет плечевой кронштейн, позволяющий перемещать в сторону нагревательную камеру в процессе установки образцов или при использовании испытательной установки без нагрева. Вся силовая и управляющая аппаратура располагается в отдельном пульте настольного исполнения.
